Короткий ответ
Проектирование участка начинают с формата готовой упаковки и движения продукта назад по процессу. Нужно согласовать геометрию и температуру батона, способ удаления клипсы, принцип деления, ориентацию половинок, рисунок укладки, такт термоформера и правила отвода несоответствующего продукта.
Сначала карта процесса, потом перечень машин
Автоматизированный участок — это не набор независимых единиц оборудования. Результат определяет связь операций: продукт должен перейти на следующий этап в нужной ориентации, с подходящим интервалом и без ручного исправления потока.
Начните с конечной упаковки. Зафиксируйте количество изделий в ячейке, их положение, размеры ячейки, такт термоформера или трейсилера и допустимую остановку. Затем двигайтесь назад: укладка, ориентация и объединение потоков, деление батона, удаление клипсы, входная подача.
На схеме отдельно отметьте контроль веса, отбраковку и маршрут продукта, который не соответствует заданным параметрам.
Какие входные данные нужны проектировщику
Для каждого вида продукта подготовьте диапазоны, а не одно номинальное значение:
- длина, диаметр, масса и форма сечения;
- тип оболочки и состояние её поверхности;
- температура продукта на операции;
- положение клипсы, петли и хвоста;
- допустимые повреждения и требования к срезу;
- требуемая ориентация перед упаковкой;
- производительность по каждому ассортиментному формату.
Фото и видео помогают понять операцию, но для нестандартного продукта не заменяют испытания образцов. В тестовой партии должны быть представлены крайние значения диапазона.
Деление батонов по длине и по весу
При геометрическом делении нож устанавливает точку реза по длине. Такой подход подходит, когда продукт достаточно однороден и цель — получить одинаковую геометрию.
Для формата фиксированного веса важнее распределение массы. Делитель KosoREZ анализирует батон и выбирает точку реза по весовому центру. На странице машины указаны регулируемый угол реза, контроль весовых диапазонов и возможность отвода продукта, который не подходит под заданный сценарий.
При расчёте эффекта учитывают не только скорость реза, но и перерасход сырья, долю отбраковки, последующую ручную коррекцию и загрузку упаковочной линии.
Где в процессе удалять клипсу
Клипсу удаляют до операции, для которой она становится помехой: разрезания, укладки или герметизации упаковки. Конкретная последовательность зависит от оболочки, хвоста и того, как продукт удерживается и ориентируется.
MIROTEC выпускает решения с разными принципами работы: Akkurat срезает клипсу, а ProHVOST удаляет её скручиванием. Выбор делают после проверки на реальном ассортименте, потому что состояние оболочки и положение клипсы влияют на стабильность операции.

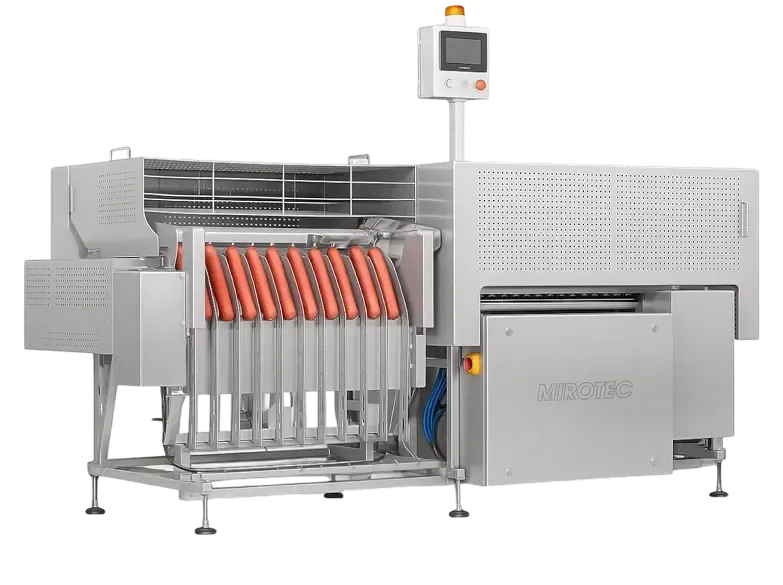

Укладка и синхронизация с упаковочной машиной
Укладчик должен выдавать не просто нужное количество изделий, а требуемый рисунок в правильный момент цикла упаковочной машины. Поэтому согласуют размеры ячеек, шаг плёнки, число рядов, ориентацию батонов или половинок и способ смены формата.
Для устойчивой работы предусматривают:
- согласованный такт всех операций;
- буфер между машинами там, где он технологически допустим;
- датчики наличия и положения продукта;
- автоматическую реакцию на остановку следующей машины;
- безопасный отвод несоответствующего продукта;
- удобный доступ для переналадки и мойки.
Если после термоформера идёт несколько потоков, переворотчик и объединитель Akrobat может подготовить единый ориентированный поток для контроля веса и маркировки.
Документация, настройки и безопасность
До заключения договора согласуйте не только список машин, но и границы поставки: конвейеры, ограждения, датчики, шкафы управления, кабельные трассы, монтаж, пусконаладку и обучение.
Комплект документации должен соответствовать фактической конфигурации. Для оборудования MIROTEC состав указывается на странице каждой машины; для конкретного проекта его фиксируют в спецификации. Отдельно согласуют паспорт, руководство по эксплуатации, электрические схемы, перечень пользовательских настроек, регламент обслуживания и санитарной обработки.
Изменять защищённые параметры, обходить блокировки или переносить настройки между моделями без документации изготовителя нельзя. Если требуется руководство или восстановление параметров конкретной машины, передайте сервису модель, серийный номер и фото панели управления.
Как принимать автоматизированный участок
Приёмку проводят на согласованном ассортименте и в нескольких режимах. Проверяют запуск после остановки, переход между форматами, работу на минимальной и рабочей скорости, отбраковку, синхронизацию с упаковочной машиной и безопасную остановку при открытии защитных элементов.
Зафиксируйте измеримые критерии: устойчивый такт, точность операции, долю ручного вмешательства, качество среза и укладки, время переналадки и результат санитарной обработки. Такой протокол помогает одинаково понимать результат заказчику, технологу и изготовителю.
